成人一区二区在线_69视频免费看_av成人在线观看_国产一区观看_成人欧美一区二区三区视频网页_国产真实乱偷精品视频免

全國服務熱線

0917-312584915891077471

鈦合金鍛件·鈦合金棒鈦加工件生產制造商
緊固件(鈦合金螺絲)用TB2鈦合金棒材熱處理工藝
搜索:
當前所在位置:首頁 >> 新聞資訊 >> 行業(yè)資訊

緊固件(鈦合金螺絲)用TB2鈦合金棒材熱處理工藝

發(fā)布時間 :2023-06-08 22:55:42 瀏覽次數(shù) :

TB2鈦合金是我國研制的一種亞穩(wěn)定β型鈦合金[1-2],其名義成分為Ti-5Mo-5V-8Cr-3Al,β相穩(wěn)定系數(shù)為1.98,在固溶狀態(tài)下具有良好的工藝塑性、冷成形性和焊接性能,經時效處理后具有高強、高韌性能,是典型的高強鈦合金。因其良好的綜合性能,主要用于制造衛(wèi)星波紋殼體、星箭連接帶及各類鉚釘、螺釘、螺栓等[3]。

鈦合金棒

TB2鈦合金中不僅加入了大量可與鈦形成連續(xù)固溶體的Mo和V元素,還加入了可與鈦形成化合物的Al和Cr元素,故其固溶時效強化效果十分顯著[4-5]。不同產品類型及加工工藝對應著不同的最佳固溶時效制度。緊固件用小規(guī)格TB2鈦合金棒材在固溶狀態(tài)下具有良好的塑性和冷成形性,在固溶時效狀態(tài)下具有超高的強度,可滿足航空航天緊固件對該材料的要求。

固溶+預拉伸變形+時效是把加工硬化和時效強化結合起來的一種低溫形變熱處理技術,是金屬材料強化的重要手段[6-7]。對于亞穩(wěn)定β型鈦合金,固溶后的預拉伸變形對其α相的析出有促進作用,與常規(guī)固溶+時效相比較效果更佳,是目前提高鈦合金強度最有效和最有前景的方法之一[8]。因此,研究了固溶、固溶+時效及固溶+預拉伸變形+時效的熱處理制度對緊固件用小規(guī)格TB2鈦合金棒材組織與性能的影響,從組織形貌等方面分析了其強化機理,確定最佳熱處理制度,以期為我國緊固件用超高強、高韌鈦合金棒材的研制與生產提供數(shù)據(jù)支撐。

1、實驗

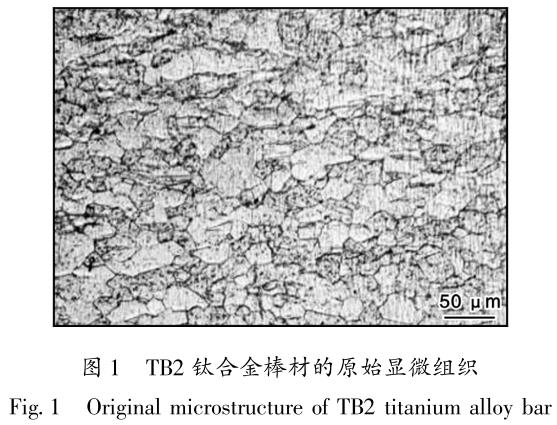

實驗材料為真空自耗電弧爐(VAR)2次熔煉的φ500mm的TB2鈦合金鑄錠,其化學成分滿足GB/T3620.1—2016《鈦及鈦合金牌號和化學成分》要求,采用連續(xù)升溫金相法測得鑄錠相變點為765℃。鑄錠經鍛造、軋制、拉伸等工序制備成φ11.2mm的棒材,其組織形貌為粗大的β晶粒及彌散分布的細小α晶粒,如圖1所示。

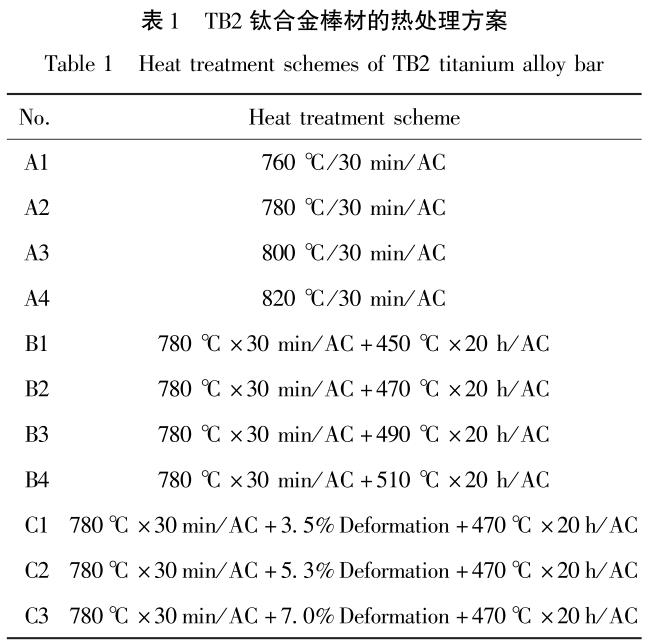

按照表1方案對TB2鈦合金棒材進行熱處理,其中,A1~A4研究固溶溫度對棒材組織與性能的影響,B1~B4研究時效溫度對棒材組織與性能的影響,C1~C3研究固溶后不同預變形量對棒材時效態(tài)組織與性能的影響。


按照GB/T5168—2020《鈦及鈦合金高低倍組織檢驗方法》加工金相試樣,采用AXIOVERT200MAT光學顯微鏡觀察顯微組織。按照GB/T228.1—2021《金屬材料拉伸試驗第1部分:室溫試驗方法》 加工拉伸試樣,采用INSTRON5885電子萬能材料拉伸試驗機測試室溫拉伸性能。

2、結果與分析

2.1固溶溫度對棒材組織與性能的影響

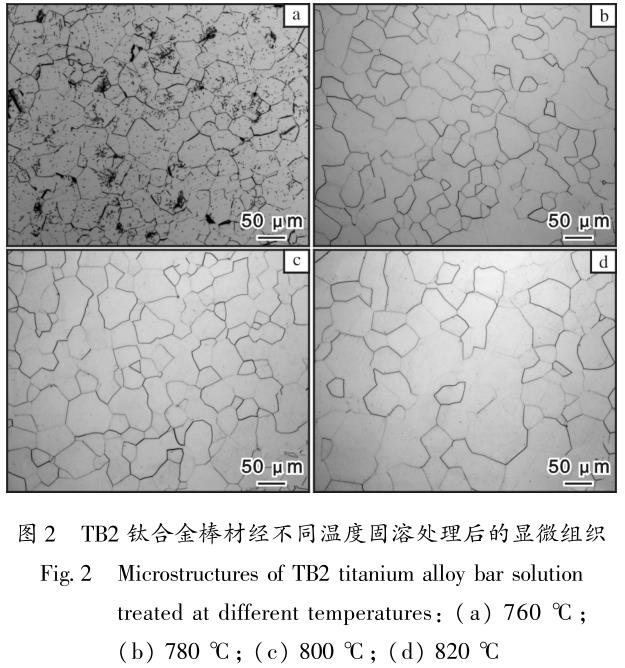

圖2為TB2鈦合金棒材經不同溫度固溶處理后的顯微組織。固溶溫度為760℃時,因固溶溫度在相變點以下,組織中存在少量未完全轉變的α相,β相平均晶粒尺寸為26.7μm(圖2a)。固溶溫度為780℃時,因固溶溫度超過相變點,α相幾乎全部溶解,只有β相保留下來,在晶界和晶粒內部開始重新形核并長大,平均晶粒尺寸達31.8μm(圖2b)。

隨著固溶溫度的繼續(xù)升高,平均晶粒尺寸持續(xù)增大,但增幅變緩(圖2c、2d)。

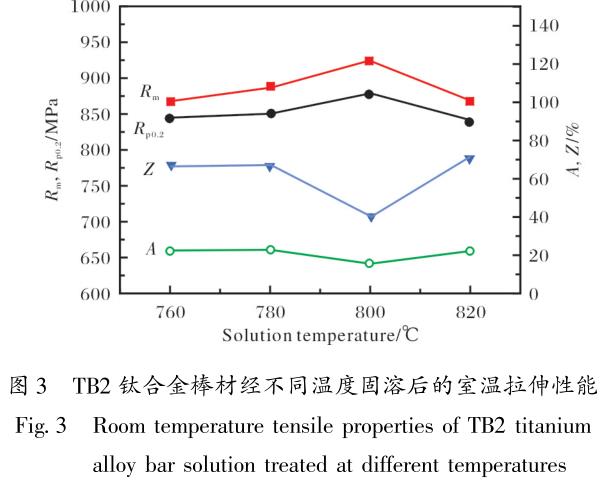

圖3為TB2鈦合金棒材經不同溫度固溶后的室溫拉伸性能。從圖3可以看出,固溶溫度低于800℃時,隨著固溶溫度的升高,棒材的抗拉強度逐漸升高。780℃固溶時棒材抗拉強度為886MPa,伸長率達到最高值23.3%。

800℃固溶時抗拉強度達到了最大值923MPa,但此時對應的伸長率最低,僅為16%。這是因為該溫度下α相幾乎全部溶解,固溶強化效應達到最大。隨著固溶溫度的進一步升高,β晶粒粗化,棒材強度降低。經780℃固溶后,TB2鈦合金棒材強度和塑性達到最佳匹配,故選擇780℃為最佳固溶溫度。


2.2 時效溫度對棒材組織與性能的影響

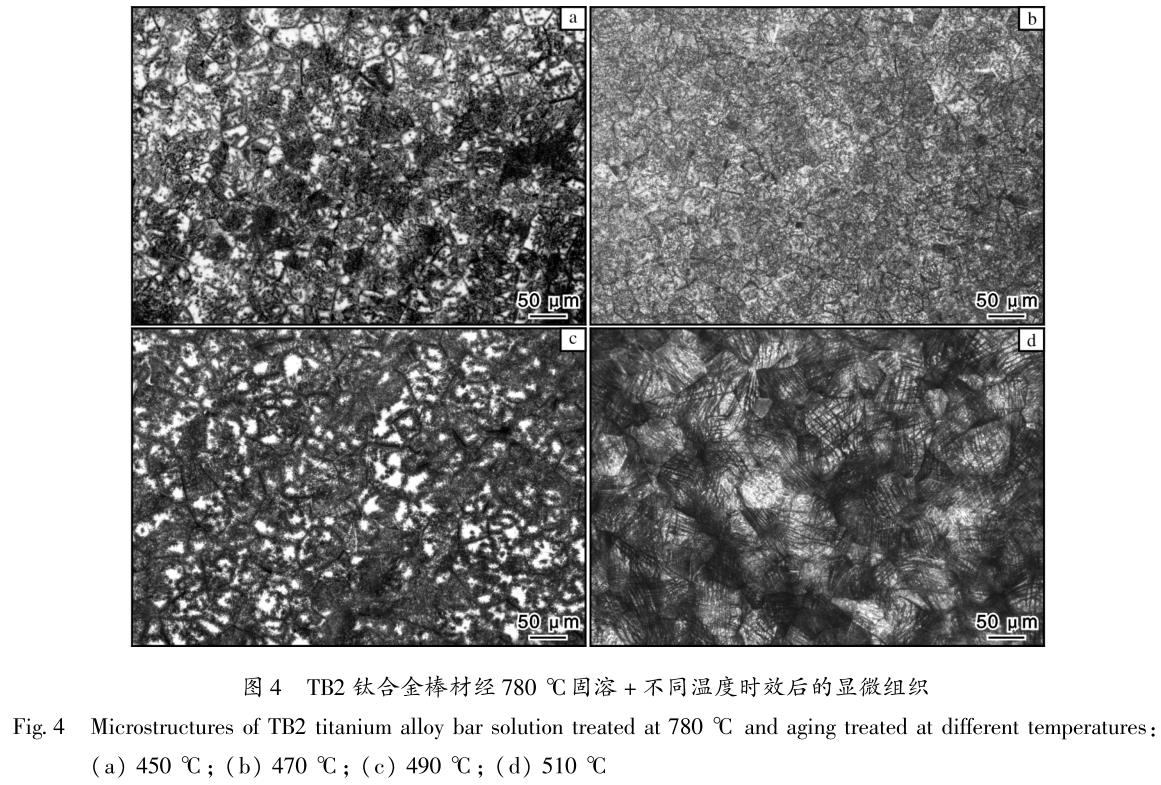

圖4為TB2鈦合金棒材經780℃固溶+不同溫度時效后的顯微組織。從圖4可以看出,不同溫度時效處理后的TB2鈦合金棒材中β晶粒內分布著含量不同的α相晶粒,晶粒度等級為7級。隨著TB2鈦合金棒材時效溫度的升高,析出的α相體積分數(shù)先增加后減少。這是由于β穩(wěn)定元素含量較高的亞穩(wěn)定β鈦合金在固溶過程中有大量不穩(wěn)定的殘余β相保留,這些殘余β相在時效過程中會發(fā)生分解[9]。


450℃時效時,由于時效溫度低,形核驅動力大,α相容易形核,但擴散困難,彌散析出的α相相對較少(圖4a)。470℃時效時,α相形核驅動力大,擴散也較容易,β晶粒內析出大量彌散分布的α相(圖4b)。490℃時效時,在等軸β晶界附近析出的α相比較粗大,β晶粒內部出現(xiàn)α相亮斑,但晶內析出α相的體積分數(shù)有一定下降(圖4c)。這是由于時效溫度升高,α相形核困難,導致析出的α相數(shù)量減少。510℃時效時,α相的長大速率非常快,在β晶界和晶粒內均析出片層狀α相(圖4d)。這是由于時效溫度過高,導致亞穩(wěn)定β相分解生成群集的片狀α相[9]。

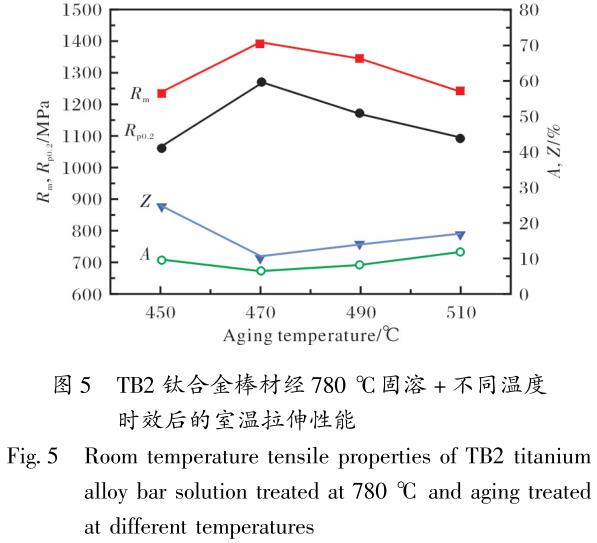

圖5為TB2鈦合金棒材經780℃固溶+不同溫度時效后的室溫拉伸性能。從圖5可以看出,隨著時效溫度的升高,棒材強度呈先升高后下降的趨勢,延伸率和斷面收縮率則相反。這與時效過程中析出α相的體積分數(shù)有密切關系[10]。


450℃時效時,TB2鈦合金抗拉強度較低,僅為1234MPa。這是由于時效溫度較低,β晶粒雖易形核α相,但擴散困難,彌散析出的α相較少。470℃時效時,棒材抗拉強度達到了最高值11392MPa,伸長率最低,此時強度和塑性均滿緊固件對TB2鈦合金棒材性能的要求(Rm≥1370MPa,A≥7%)。490℃時效時,棒材抗拉強度相比470℃時下降了3.7%。

510℃時效時,棒材抗拉強度較470℃時效下降了11%,而此時延伸率達到最高。

2.3固溶后預拉伸變形對棒材組織與性能的影響

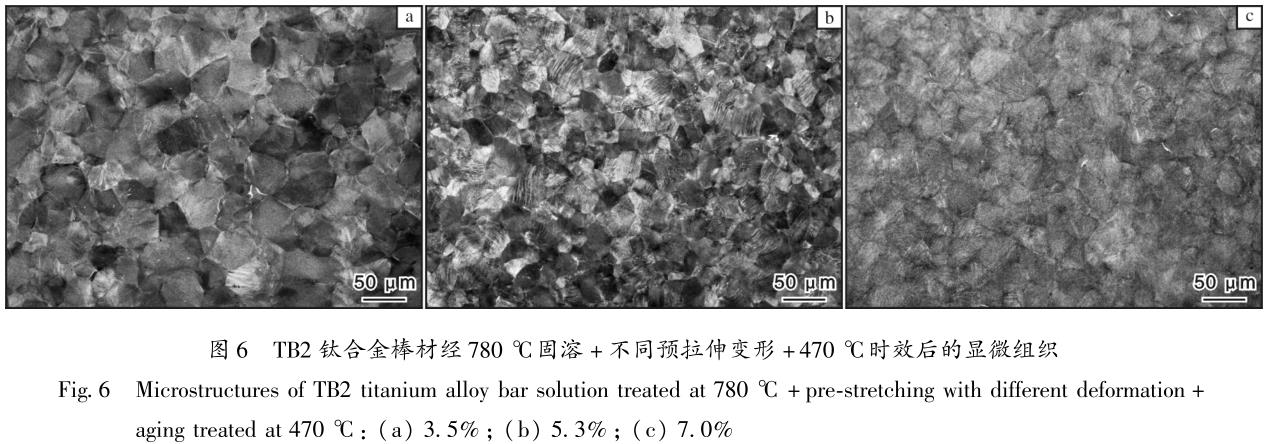

圖6為TB2鈦合金棒材經780℃固溶+不同預拉伸變形+470℃時效后的顯微組織。與固溶后直接時效相比較,固溶+預拉伸變形+時效后的顯微組織中晶粒有一定細化,沿晶界析出了少量彌散分布的片狀α相,再結晶現(xiàn)象有增強趨勢,并且隨著預拉伸變形量的增加,這種特征更為明顯。這是因為預拉伸變形過程中引入了大量的位錯、層錯等缺陷,這些晶格缺陷在后續(xù)時效過程中為次生α相形核提供位點,誘導次生片層α相快速形核并在晶粒內部和晶界析出[11]。隨著預拉伸變形量的增大,位錯纏結加劇,基體內位錯密度提高,析出的次生α相尺寸增大,數(shù)量增多。

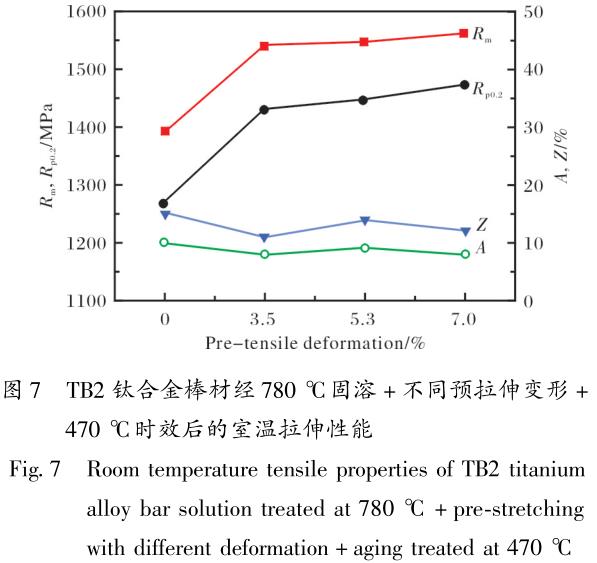

圖7為TB2鈦合金棒材經780℃固溶+不同預拉伸變形+470℃時效后的室溫拉伸性能。從圖7可以看出,增加預拉伸變形工序后,棒材的室溫抗拉強度較固溶后直接時效提高了近10%,達到1500MPa以上。這是由于固溶后的預拉伸變形會產生大量的位錯及高的晶格畸變,為時效時析出相的形成提供了有效的核心[12],因而棒材強度大幅升高。隨著預拉伸變形量從3.5%提升至7.0%,棒材的室溫抗拉強度雖逐漸升高,但增幅較小,伸長率、斷面收縮率呈先升高后降低趨勢。經780℃固溶+5.3%預拉伸變形+470℃時效處理后,TB2鈦合金棒材的抗拉強度為1544MPa,延伸率為9%,強度和塑性達到最佳匹配。


3、結論

(1)TB2鈦合金棒材經固溶處理后,隨著固溶溫度的升高,組織中α相逐漸消失,β晶粒尺寸逐漸增大?隨著固溶溫度的升高,棒材強度先升高后降低,780℃固溶時強度和塑性達到最佳匹配。

(2)TB2鈦合金棒材經固溶+時效處理時,隨著時效溫度的升高,β晶粒內部和晶界析出的次生α相體積分數(shù)先增加后減少,晶粒尺寸也由細小變?yōu)榇执螅⒃?10℃時出現(xiàn)了片狀形貌;隨著時效溫度的升高,棒材強度先升高后降低,在470℃時達到最高值,為1392MPa。

(3)TB2鈦合金棒材經固溶+預拉伸變形+時效熱處理后,晶粒細化,次生片狀α相含量增多,強度較固溶后直接時效提高了近10%。經780℃固溶+5.3%預拉伸變形+470℃時效處理后,棒材抗拉強度達到1544MPa,延伸率達到9%,此時強度和塑性達到最佳匹配。

參考文獻

[1]張翥,王群驕,莫畏.鈦的金屬學和熱處理[M].北京:冶金工業(yè)出版社,2009.

[2]樊夢婷,楊華斌,曹繼敏.TB2鈦合金直絲加工工藝改進及優(yōu)化[J].鈦工業(yè)進展,2013,30(3):28-31.

[3]李蒙,鳳偉中,關蕾,等.航空航天緊固件用鈦合金材料綜述[J].有色金屬材料與工程,2018,39(4):49-53.

[4]于順兵,李德富,陳海珊,等.鈦合金TB2熱軋棒材組織與性能的試驗研究[J].稀有金屬,2005,29(3):275-278.

[5]倪沛彤,韓明臣,張英明,等.熱處理制度對TB2鈦合金帶材力學性能及顯微組織的影響[J].鈦工業(yè)進展,2012,29(6):19-21.

[6]尹志民,蔣蓉蓉,李建湘,等.固溶后預冷拉伸變形對時效態(tài)HS755合金組織和性能的影響[J].鋁加工,2009(6):8-11.

[7]宋振亞,張臨財,任衍彪,等.預應變時效對Ti-2.5Cu合金力學性能的影響[J].鈦工業(yè)進展,2019,36(6):24-30.

[8]付朝政.低溫形變熱處理對TC4鈦合金組織及力學性能的影響研究[D].成都:西南石油大學,2018.

[9]趙永慶,陳永楠,張學敏,等.鈦合金相變及熱處理[M].長沙:中南大學出版社,2012.

[10]李思蘭,侯智敏,尹雁飛,等.熱處理對熱加工態(tài)TB2鈦合金顯微組織及力學性能的影響[J].鈦工業(yè)進展,2015,32(6):31-35.

[11]伍貴成,劉會群,馮春,等.固溶時效及預拉伸變形對Ti-5.5Al-2Zr-1Mo-2.5V合金管材組織演化及強韌性的影響[J].中國有色金屬學報,2022,32(3):741-751.

[12]葛鵬,趙永慶,周廉.β鈦合金的強化機理[J].材料導報,2005,19(12):52-55.

相關鏈接

在線客服
客服電話

全國免費服務熱線
0917 - 3125849
掃一掃

bjjwtai.com
巨偉鈦業(yè)手機網

返回頂部
主站蜘蛛池模板: 国产精品第一区 | 国产高清在线观看 | 精品国产乱码久久久久久1区二区 | 亚洲国产精品一区二区久久 | 可以在线观看的黄色 | 情一色一乱一欲一区二区 | 国产在线一区二区三区 | 一区二区三区精品 | 精品少妇一区二区三区日产乱码 | 亚洲一区二区三区久久久 | 在线观看91 | 国产免费一区二区三区 | 日韩免费在线观看视频 | 五月婷婷色 | 在线一区观看 | 国产精品对白一区二区三区 | 伊人网视频在线 | 99精品欧美一区二区蜜桃免费 | 欧美一区| 日本精品视频在线观看 | 在线精品国产 | 亚洲精品免费在线观看 | 久久99国产精品 | 男人的天堂久久 | 欧美不卡 | 久久久91 | 无码一区二区三区视频 | 久久久精品影院 | 亚洲综合色自拍一区 | 精品国产乱码久久久久久密桃99 | 国产伦精品一区二区三区四区视频 | 国产精品一区久久久久 | 二区在线观看 | 99r精品在线 | 伊人影视 | 亚洲免费在线视频 | 久久九| 成人免费在线观看 | 欧美喷潮久久久xxxxx | 农村少妇kkkk7777 | 欧美国产高清 | 国产免费av在线 | 欧美区国产区 | www.黄色片视频 | а天堂中文最新一区二区三区 | 一级免费av| 男人的天堂视频网站 | 天天艹逼 | 日本三级2018| 夜夜操天天干, | 欧美日韩国产一区二区三区不卡 | 亚洲日本中文 | 国产精品久久久久久久久费观看 | 欧美在线一区二区 | 精品久久一区二区三区 | 中文字幕亚洲欧美日韩在线不卡 | 亚洲激情一区 | 中文字幕一二三区 | 97色婷婷成人综合在线观看 | 久久爱综合网 | 久草热8精品视频在线观看 欧美全黄 | 2018国产大陆天天弄 | 国产伦精品一区二区三区四区视频 | 亚洲精品视频在线观看免费视频 | 国产精品九九九 | 日韩中文视频 | 四虎影院入口 | 亚洲一区日韩 | 欧美一级电影免费观看 | 亚洲国产日韩欧美 | 亚洲网站免费看 | 久久综合久久受 | 91精品国产综合久久久久久漫画 | 国产精品二区一区二区aⅴ污介绍 | www.午夜视频 | 国产日产欧美a级毛片 | 亚洲男人天堂网 | 精品一区二区三区免费视频 | 国产精品毛片久久久久久 | 欧美在线网站 | www.久久久 | 欧美日韩国产综合视频 | 久久亚洲精品视频 | 热久久这里只有精品 | 噜噜噜噜噜在线视频 | 视频精品一区二区 | 涩涩操 | 日韩精品一区二 | 黄色一级毛片 | 在线不卡视频 | 91在线精品一区二区 | 久久久久久国产精品高清 | 九九亚洲精品 | 国产成人影院在线观看 | 精品一区二区三区免费毛片 | 2019天天操| 国产亚洲精品一区二区 | 国产精品久久久久久久久岛 | 国产深夜视频在线观看 | 99热精品在线 | 99在线观看| 精品成人 | 精品国产仑片一区二区三区 | 欧美精品欧美精品系列 | 日韩一区二区在线观看 | 成人高清在线 | 久久不射电影网 | 中文字幕在线观看免费 | 国产免费自拍av | 精品国产乱码久久久久久久软件 | 国产精品免费一区二区三区四区 | 欧美视频区| 国产三区在线视频 | 在线观看91视频 | 99热国产在线观看 | 欧美一区二区精品 | 国产精品18hdxxxⅹ在线 | 日韩五码在线 | 一级女性全黄久久生活片免费 | 国产精品电影 | 亚洲国产一区二区在线观看 | 在线视频 中文字幕 | 国产精品久久久久久久久福交 | 人妖av| 成人欧美一区二区三区黑人孕妇 | 欧日韩不卡在线视频 | 欧美一区不卡 | 国产日韩一区 | 欧美日韩高清在线一区 | 亚洲在线视频 | 欧美xxxⅹ性欧美大片 | 97视频免费在线观看 | 欧美日本韩国一区二区 | 国产www在线| 日日日操 | 久久久久久国产一级毛片高清版 | 亚洲欧美日韩电影 | 日韩成人精品在线 | 午夜在线视频免费观看 | 北条麻妃一区二区三区在线观看 | 91在线播| 这里只有精品视频 | 久久久久久久国产精品 | 操操网站 | 久草中文在线 | 免费av电影观看 | 噜噜噜视频在线观看 | 久久久久国产精品午夜一区 | 亚洲一区二区三区在线播放 | 亚洲视频在线观看 | 玖玖视频| 欧美自拍一区 | 亚洲高清不卡视频 | 中文字幕第七页 | 久久青青 | 亚洲a网 | 欧美日韩一区二区三区视频 | 人人操日日干 | 不卡一二 | 99久久99| 秋霞在线一区 | 国产99久久 | 999久久久国产999久久久 | 美女久久久 | 一区二区在线视频免费观看 | 精品国产伦一区二区三区观看说明 | 日韩成人一区 | 久久久美女 | 亚洲欧美一区二区三区在线 | 欧美在线视频一区二区 | 99re99| 亚洲乱码一区二区 | 最新国产福利在线 | 狠狠艹夜夜艹 | 久久久久av | 免费一级片 | 日日干天天操 | 国产免费拔擦拔擦8x高清在线人 | 国产精品久久久久久久久免费丝袜 | 中国妞videos高潮 | 午夜寂寞影视在线观看 | 美女在线视频一区二区 | 国产精品伦理 | 国产亚洲精品久久久久久久 | 一级毛片免费观看 | 国产性一级片 | 视频一区在线 | 亚洲国产精品综合久久久 | 亚洲精品免费观看 | 看毛片网| 天天插天天 | 久久精品一区二区三区四区 | 亚洲最大免费视频 | 国产精品久久免费视频 | 久草综合在线 | 成人看的羞羞视频免费观看 | 中国特级黄色片 | 国外成人在线视频网站 | 黄色一级片在线看 | 欧美成人精品一区二区男人看 | 日本在线一二 | 欧美激情性国产欧美无遮挡 | 亚洲欧美一区二区三区在线 | 欧美精品一区久久 | 国产精品视频免费观看 | 情趣视频在线免费观看 | 日本在线免费 | 欧美一级播放 | 中文天堂在线观看视频 | 久久久网| 中文字幕免费在线 | 国产成人午夜视频 | 亚洲一区二区三区在线视频 | 日韩精品久久理论片 | 日本午夜精品 | 艹艹网 | 精品1区 | 国产成人精品免费视频大全 | 你懂的免费在线观看 | 国产精品久久 | 91丨九色丨国产在线 | 成人亚洲一区二区 | 欧美日韩在线免费 | 日韩精品免费 | 亚洲不卡高清视频 | 成人欧美 | 天天操夜夜爽 | 欧美在线一区二区三区 | 中文字幕在线播放第一页 | av一级毛片 | 影音先锋男人网 | 一区中文字幕 | 99re视频| 国产一极毛片 | 四虎成人在线视频 | 欧美中文字幕在线 | www.国产91 | 91免费电影 | 91亚洲精品在线观看 | 久久国产日韩 | 日韩欧美国产一区二区 | 一区二区精品视频在线观看 | av久久| 国产日韩欧美综合 | 黄免费看 | av在线免费播放 | 中文字幕乱码亚洲精品一区 | 在线播放亚洲 | 亚洲精品乱码久久久久久金桔影视 | 午夜精品91| 欧美日韩中文 | 国产高潮呻吟久久渣男片 | 在线成人一区 | 一区二区三区在线免费观看 | 日韩不卡在线 | 欧美激情一区二区三区 | 日韩中文字幕国产 | 日产精品久久 | 日韩在线免费观看网站 | 欧美午夜精品久久久久久浪潮 | xnxx 美女19 | 免费黄看片 | 一级免费黄视频 | 精品久久久久香蕉网 | 精品国产乱码久久久久久闺蜜 | 做a视频在线观看 | 久久国内 | 久久久久久久国产 | 久久白虎 | 国产精品福利网站 | 亚洲精品一区二区三区中文字幕 | 亚洲国产福利一区 | 国产精品一区欧美 | 国产在线视频在线 | 久久精品一区二区三区四区 | 国产精品中文字幕在线 | 91精品国产一区二区三区免费 | 不卡在线一区 | 成人性生交大片免费看中文带字幕 | 日韩欧美在线视频 | 一区二区三区视频在线观看 | 久久久久亚洲精品国产 | 亚洲国产区 | 久久天堂av综合合色蜜桃网 | av片免费| 欧美一级艳情片免费观看 | 成人精品网站在线观看 | 久久av网| 综合激情久久 | 黄色免费网站观看 | 色欧美片视频在线观看 | 一级成人免费 | 日韩欧美国产一区二区三区 | 黄色a级| 亚洲午夜精品视频 | 色偷偷噜噜噜亚洲男人 | 91精品久久久久久久久久 | 99色综合 | 国产激情网| 狠狠入ady亚洲精品经典电影 | 在线视频 亚洲 | 91精品久久 | 自拍偷拍第一页 | 久久精品在线 | 日韩色区 | 精品亚洲一区二区三区 | 日韩久久久久久 | 日本视频在线 | 国产一区二区三区四区视频 | 国产亲子乱弄免费视频 | av在线三级 | 无码国模国产在线观看 | 876av国产精品电影 | 91久久精品日日躁夜夜躁欧美 | 91丁香| 在线亚洲精品 | 在线观看成人 | 亚洲日日操 | 一区二区三区精品 | 日韩在线观看一区 | 精品伊人 | 少妇精品久久久久久久久久 | 国产二区三区 | 久久精品国产免费 | 一级毛片免费网站 | 久草视频在线看 | 国产精品久久久久久久久久久久久 | 黄色av网站在线观看 | 欧美八区 | 成人国产在线 | 日韩一区二区福利 | 成人资源在线观看 | 久久成人国产精品 | 99精品欧美一区二区三区综合在线 | 国产中文字幕在线观看 | 国产亚洲精品久久久久久豆腐 | 久久国产视频一区二区 | 在线观看亚洲大片短视频 | 欧日韩不卡在线视频 | 欧美精品二区中文乱码字幕高清 | 日本一级毛片视频 | 成人高清 | 国产三区在线成人av | 久久成人免费 | 人人做人人爽 | www精品美女久久久tv | 日韩免费高清视频 | 日日骚视频 | 中文字幕 国产精品 | 久久亚洲二区 | 一级欧美| 国产免费一区二区三区 | 日韩一区二区精品 | 一级毛片在线看aaaa | 男女羞羞视频网站18 | 一区在线视频 | 欧美午夜一区二区福利视频 | 午夜精品久久久久久久白皮肤 | 91免费电影 | 国产精品三级在线 | 中文字幕一区二区三区四区 | 伊人网亚洲| 在线观看国产www | 久久久久亚洲一区二区三区 | 精品国产一区二区三区久久久蜜月 | 亚洲欧美电影 | 在线免费观看日韩视频 | 欧美日韩国产在线播放 | 中文字幕第18页 | 亚洲一区二区三区视频免费观看 | 手机看片1 | jlzzjlzz亚洲日本少妇 | 日本阿v视频高清在线中文 中文二区 | 久久精品这里热有精品 | 欧美日韩电影一区二区 | 天天干人人 | 精品久久一区 | 免费成人在线网站 | 日产欧产va高清 | 日韩福利视频网 | 欧美五月 | www.在线播放 | 日韩欧美在线视频 | 成年人在线看片 | 亚洲国产精品久久人人爱 | 97精品国产| 精品久久久久久亚洲综合网 | 欧美精品久久久久久久久久丰满 | 日韩免费在线观看视频 | 91se在线 | 日韩在线中文字幕 | 成人深夜免费视频 | 一级黄色影片在线观看 | 麻豆国产免费 | 午夜合集 | 国产精品一区二区在线观看 | 成人免费视频网站在线观看 | 国产亚洲一区二区精品 | 日韩在线免费 | 久久久网 | 中文字幕日韩欧美 | 成人国产精品久久 | 狠狠综合久久av一区二区小说 | 国产毛片在线 | 国产三级网站 | 91九色视频 | av成人在线观看 | 成年人黄色免费视频 | 97男人的天堂 | 国产一二三区在线播放 | 国产第一区二区 | 暖暖日本在线视频 | 久久99深爱久久99精品 | 欧洲一区 | 亚洲精品久久久久久一区二区 | 欧美精品在线免费观看 | 天天插狠狠插 | 不卡视频一区二区 | 不用播放器的毛片 | 成年人免费看 | 夜夜操com| 国产精品中文字幕在线播放 | 午夜免费一区二区播放 | 国产成人午夜高潮毛片 | 免费人成电影 | www.亚洲| 国产精品久久久久久久久久久小说 | 色精品| 黄色一级毛片 | 午夜影院a| 夫妻午夜影院 | 国产欧美综合一区二区三区 | 伊人看片| 一区二区三区免费网站 | av在线官网 | 欧美日韩综合在线 | 一区日韩| 在线a视频| 色综合99 | 九九色综合 | 男女视频在线观看 | 中文字幕亚洲欧美日韩在线不卡 | 欧美国产一区二区三区 | 中文字幕欧美日韩一区 | 国产一区二区三区高清 | 久久久久久毛片免费播放 | 国产高清在线精品一区二区三区 | 国产最好的av国产大片 | 国产一级一级特黄女人精品毛片 | 免费一区二区 | 欧美乱操 | 色综久久 | 国产黄色一级大片 | 久福利 | 在线观看精品自拍私拍 | 狠狠的日| 国产小视频网站 | 久久青草av | 99小视频| 国产精品视频久久久 | 午夜免费片 | av片在线观看 | 99福利视频| 午夜视频在线免费观看 | 色欧美片视频在线观看 | 亚洲成人网一区 | 精品亚洲一区二区三区 | 国产精品久久久久久久久免费桃花 | 日韩欧美在线视频 | 国产免费看 | 二区视频 | 欧美日韩二区三区 | 久久久久久久久成人 | 成人黄页在线观看 | 日韩成人影院 | 欧美午夜寂寞影院 | 91久久夜色精品国产九色 | 中国黄色毛片 大片 | 毛片a片| 国产麻豆一区二区三区 | 99久热在线精品视频观看 | 日本一二三视频 | 国产精品永久 | 91精品综合久久久久久五月天 | 亚洲 欧美 激情 另类 校园 | 日本色网址 | 国产高清精品在线 | 欧洲亚洲一区 | 午夜男人网 | 亚洲免费看片 | 中文字幕精品一区久久久久 | 亚洲一区中文 | 国产精品久久a | 狠狠色狠狠色综合网 | 亚洲视频一区二区三区 | 欧美激情a∨在线视频播放 成人免费共享视频 | 欧美日韩在线播放 | 自拍偷拍小视频 | 亚洲一区二区三区在线视频 | 久久99国产精品久久99大师 | 久久不卡日韩美女 | 成人一区二区三区 | 小川阿佐美88av在线播放 | 国产精品久久久久久久久久久久久久 | 欧洲一级毛片 | 一级毛片免费看 | 日韩精品毛片 | 国产成人精品一区二区三区视频 | 久久精品国产99国产精品 | 日韩高清中文字幕 | 国产视频99| 国产一极毛片 | 久久久亚洲一区二区三区 | 久久久久久一区 | 91av亚洲| 欧美日韩一区二区电影 | 天天操天天舔 | 久久欧美高清二区三区 | 亚洲欧洲日韩在线 | 一区二区三区久久 | 羞羞视频网站在线免费观看 | 亚洲精品美女久久 | 欧美五月婷婷 | 国产精品久久久爽爽爽麻豆色哟哟 | 久久黄色网 | 日韩视频一区二区 | 成人亚洲 | 久久久久久精 | 999国产在线 | 黄网免费看 | 毛片视频观看 | 欧美a区 | 嫩草研究院在线观看入口 | 国产精品免费在线 | 中文字字幕一区二区三区四区五区 | 在线精品一区 | 国产午夜一区二区三区 | 97av视频| 国产一级做a爰片在线看免费 | 国产成人精品免费视频大全最热 | 免费在线观看一级毛片 | 久久国产精品首页 | www.欧美日韩 | 日韩免费 | 久久国产区 | 国产精品一区欧美 | 超碰人人操 | 国产一级中文字幕 | 欧美精品福利 | 国产精品久久久久久一级毛片 | 香蕉av777xxx色综合一区 | 国产大学生援交视频在线观看 | 国产一区二 | 久草视频在线播放 | 日本成人黄色网址 | 日产一区二区 | 久久精品网 | 91国内视频在线观看 | 午夜欧美一区二区三区在线播放 | 亚洲精品成人无限看 | 国产毛片一区二区 | 男人天堂网站 | 成人av高清 | 国产乱码精品一区二区三区av | 午夜影晥 | 毛片99 | 欧美国产伦久久久久久 | 影音先锋在线看片资源 | 青娱乐国产精品视频 | 成人一级毛片 | av在线播放国产 | 久久精品中文字幕 | 日韩免费视频一区二区 | 国产日韩一区二区三区 | 免费av播放 | jlzzjlzz国产精品久久 | av在线国产精品 | 欧美一级片免费看 | 日韩精品一区二区三区在线观看 | 国产精品久久久久一区二区三区 | 夜夜操av| 久久久精品一区二区 | 国产成人av一区二区三区 | 亚洲第一福利视频 | 国产成人精品免高潮在线观看 | 亚洲一区 日韩精品 中文字幕 | 亚洲国产精品久久 | 中文字幕国产 | 日韩精品一区二区三区视频播放 | 国产精品美女久久久久久久久久久 | 正在播放国产精品 | 黄色毛片在线观看 | 日韩成人高清 | 日韩成人小视频 | 欧美在线观看黄 | 亚洲第一福利视频 | 日韩精品中文字幕一区二区三区 | 91久久夜色精品国产九色 | 蜜臀一区 | www国产亚洲精品久久网站 | 综合婷婷 | 色av综合 | 91精品国产综合久久久久久丝袜 | 色女人av | 日韩在线免费观看视频 | 国产精品99久久久久久久vr | 成人涩涩网站 | 国产精品免费一区二区三区四区 | 国产一级一级毛片女人精品 | 中国av在线 | 国产成人aⅴ | 亚洲成年人网站在线观看 | 亚洲一区二区三区四区五区中文 | 中文字幕乱码一区二区三区 | 成人免费在线电影 |
